В этом задании мы получаем цифровые данные из растрового изображения сканированной страницы учебника. После получения цифровых данных с ними можно работать в электронных таблицах (например MS Excel, Google Docs), в скриптах на различных языках программирования (Python, Java и т.д.). Можно эти данные аппроксимировать, находить зависимости, анализировать.

Задание 1

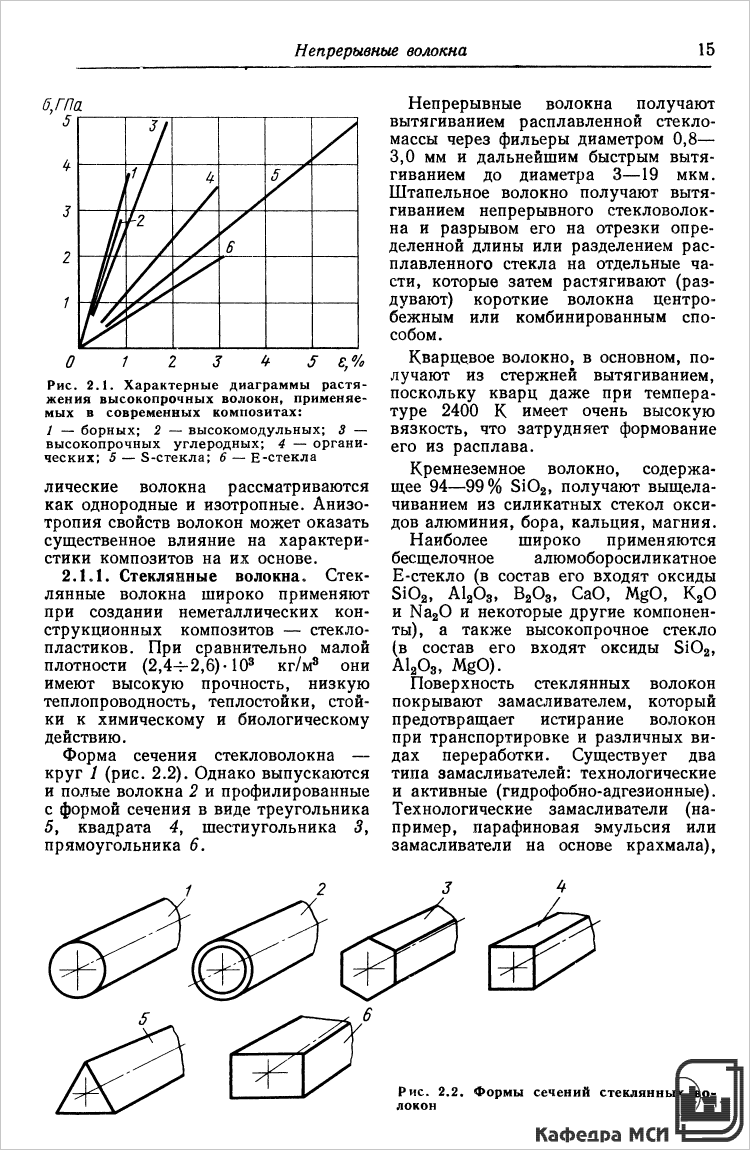

  1. Скачайте ( растровое изображение ).

  2. Откройте изображение в приложении Paint, или Paint3d или любом другом редакторе растровых изображений.

  3. Обрежьте изображение. На изображении должен остаться график, оси, подписи осей.

Задание 2

  1. Откройте в браузере один из сайтов - сервисов оцифровки изображений https://apps.automeris.io/wpd4/ https://plotdigitizer.com/app

  2. Загрузите на сайт полученный в Задании 1 график.

  3. Выберите опорные точки (координаты X1, X2, и координаты Y1, Y2 на известных Вам местах - пересечениях сетки)

    Примечание: Мы знаем значения в на пересечениях сетки, но не знаем значения на графике, поэтому мы выбираем опорные точки

  4. Проставьте точки по равномерно на кривой от начала (слева) до конца (справа)

  5. Экспортируйте данные в формате .csv

    ***Примечание: *** .csv - формат файлов для хранения табличных данных. Формат удобен для передачи импорта/экспорта данных, передачи данных между приложениями. Файл .csv можно открыть с помощью любого текстового редактора. Данные записаны в столбцы. Данные из разных столбцов разделены с помощью разделителя, обычно разделитель - это запятая (,) или точка с запятой (;). В начале файла присутствует строка заголовков столбцов. Имена столбцов также разделены с помощью разделителя.

Задание 3

  1. Откройте любой офисный редактор электронных таблиц. В данной работе будут использоваться скриншоты из редактора MS Excel 2007, однако подойдёт любой другой аналог (Only Office, Libre Office и др.).

  2. Импортируйте файл .csv на Лист 1

Задание 4

  1. Постройте диаграмму по полученным данным.
  2. Отформатируйте диаграмму.

Самостоятельное задание

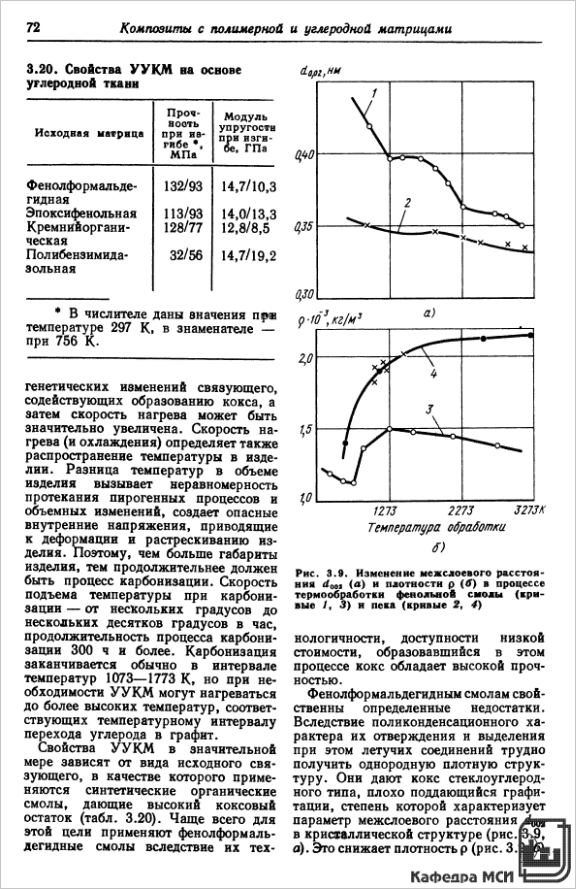

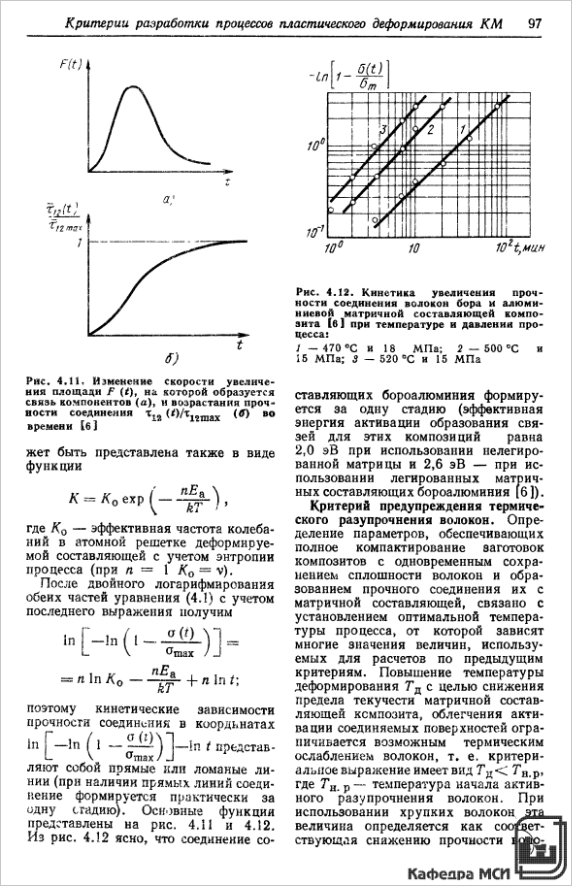

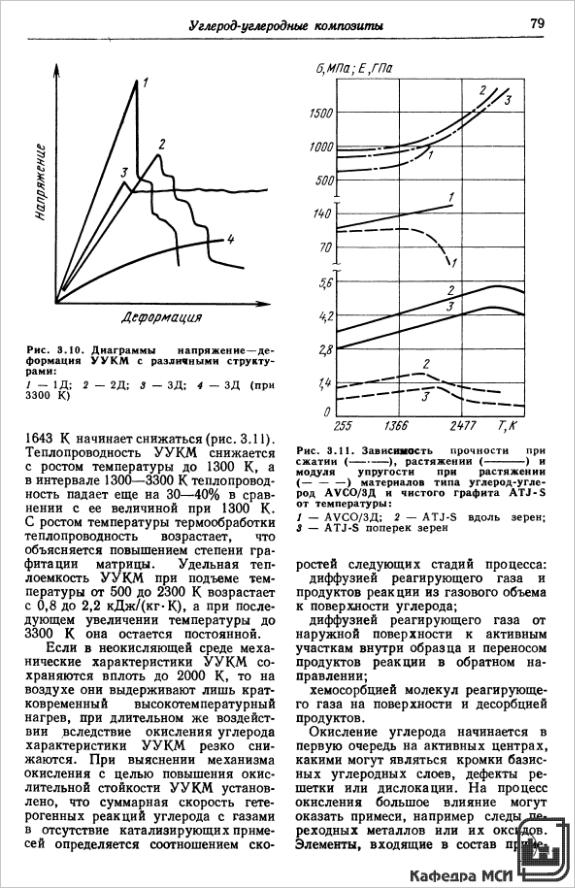

Оцифруйте графики из файлов. Постройте диаграммы графиков в электронных таблицах. ( Страница 1 ). ( Страница 2 ). ( Страница 3 ). ( Страница 4 ). ( Страница 5 ).
