Электронные таблицы. Диаграммы

Задание 0

1. Откройте любой офисный редактор электронных таблиц. В данной работе будут использоваться скриншоты из редактора MS Excel 2007, однако подойдёт любой другой аналог (Only Office, Libre Office и др.).

2. Добавьте листы так, чтобы всего было 5 листов.

3. Переименуйте лист Лист1 в Задание1. Аналогично переименуйте другие листы: Задание2, Задание3, Задание4

Примечание: ЛКМ - левая клавиша мыши, ПКМ - правая клавиша мыши

Задание 1

1. Переключитесь на лист Задание1

2. Выделите ячейки A1:B1 и назначьте им формат - текстовый

3. Выделите ячейки A2:B22 и назначьте им формат - числовой

4. В ячейке A1 введите текст “x” (без кавычек)

5. В ячейке B1 введите текст “f(x)” (без кавычек)

6. Заполните диапазон ячеек A2:A22 значениями от до с шагом

7. Диапазон ячеек B2:B22 заполните значениями, полученными по формуле:

8. Выделите диапазон A1:B22 — диапазон значений вместе с заголовками

9. Вставьте новую диаграмму по выделенным данным с помощью меню Вставка — раздел Диаграммы — Точечная — Точечная с гладкими кривыми и маркерами

   Появится диаграмма:

10. Выделите элемент Название диаграммы (нажмите по элементу ЛКМ) и удалите его (нажмите клавишу Delete).

    Также удалите элемент Легенда.

    Диаграмма после удаления Названия диаграммы:

    Диаграмма после удаления Легенды:

    Примечание: элемент Легенда обязателен, если на рисунке больше одной кривой. Если на рисунке одна кривая, то легенда не нужна.

11. Добавьте подпись горизонтальной оси:

12. Добавьте подпись вертикальной оси:

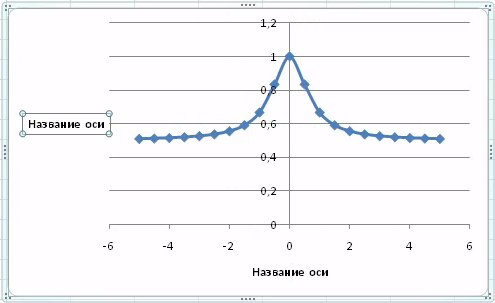

    Диаграмма после добавления подписей осей:

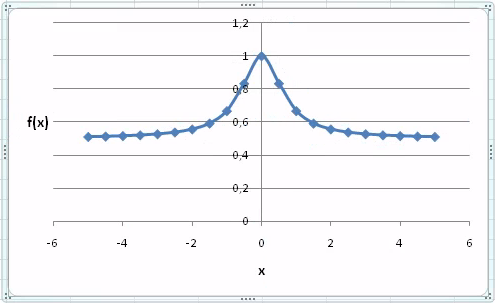

13. Измените текст подписей осей (двойным нажатием ЛКМ по элементу). Настройки текста можно поменять на вкладке Главная — раздел Шрифт. Установите Размер шрифта — 12 пт. Диаграмма после изменения текста подписей осей:

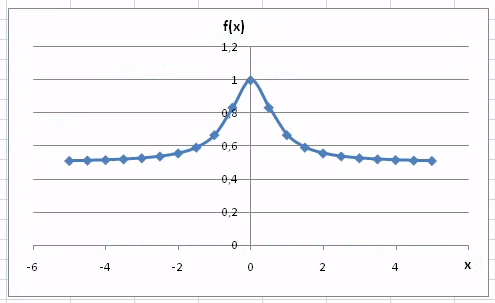

14. Поместите (зажав ЛКМ на элементе) подписи осей рядом с осями. Для того, чтобы подпись горизонтальной оси перекрывала значение 6 на диаграмме, добавьте белую заливку текста (на вкладке Главная — раздел Шрифт). Диаграмма после смещения и настройки осей:



15. Добавьте вертикальные линии сетки:

16. Уберите внешний контур фигуры:

17. Откройте всплывающее меню вертикальной оси (нажмите ПКМ по оси). Выберите Формат оси. Настройте минимальное значение на оси, максимальное значение на оси, цену основных делений на оси. Во вкладке Число установите один формат Числовой и один знак после запятой.

18. Настройте формат горизонтальной оси:

Для горизонтальной оси выберите ноль знаков после запятой.

19. После изменения положения осей сместите подписи осей.

В итоге вы должны получить диаграмму вида:

Задание 2

1. Переключитесь на лист Задание2

2. Выделите ячейки A1:C1 и назначьте им формат - текстовый

3. Выделите ячейки A2:C22 и назначьте им формат - числовой

4. В ячейке A1 введите текст “x” (без кавычек)

5. В ячейке B1 введите текст “y” (без кавычек)

6. В ячейке C1 введите текст “z” (без кавычек)

7. Заполните диапазон ячеек A2:A22 значениями от до с шагом

8. Диапазон ячеек B2:B22 заполните значениями, полученными по формуле:

9. Выделите диапазон A1:B22 — диапазон значений вместе с заголовками

10. Вставьте новую диаграмму по выделенным данным с помощью меню Вставка — раздел Диаграммы — Точечная — Точечная с гладкими кривыми

11. Диапазон ячеек C2:C22 заполните значениями, полученными по формуле:

12. Добавьте новую кривую на график с помощью инструмента Выбрать данные:

13. Оформите диаграмму, как в Задании 1. Так как на этой диаграмме две кривые, легенду нужно оставить.

Задание 3

1. Переключитесь на лист Задание3

2. Подготовьте данные изменения величины в диапазоне от до с шагом

3. Постройте изменение величины:

4. Постройте изменение величины:

5. Нарисуйте диаграмму

6. Оформите диаграмму как в Задании1

Задание 4

1. Переключитесь на лист Задание4

2. Постройте таблицу

   В строке Всего: суммы посчитайте с помощью функции СУММ()

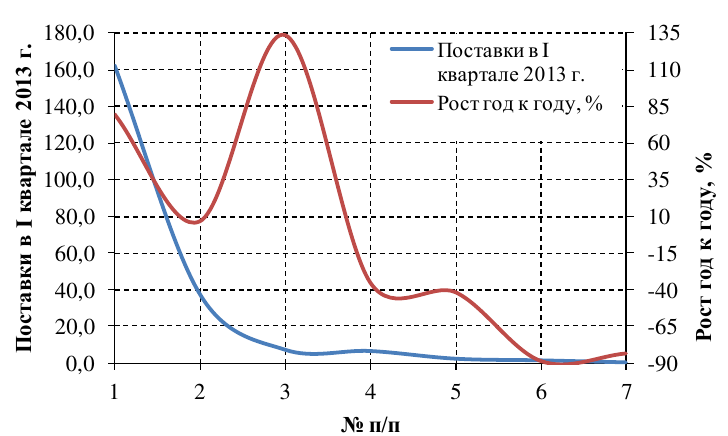

3. По данным таблицы постройте диаграмму:



   Для того, чтобы значения кривых отмечались на разных осях, нажмите ПКМ по одной из кривых и выберите Формат ряда данных,

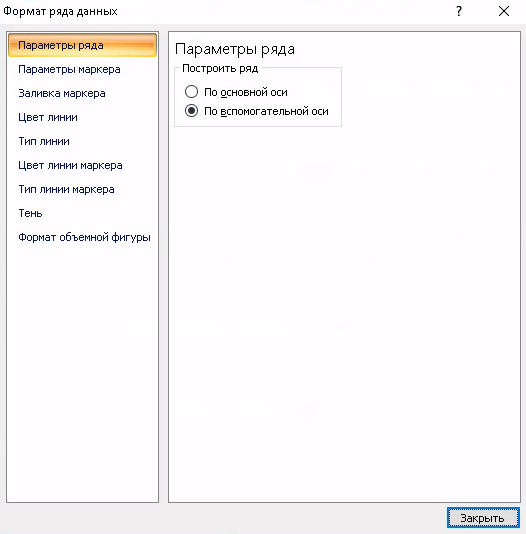

   Установите опцию По вспомогательной оси:
